مقاسات المصاعد المنزلية: دليل المساحة والأبعاد

الإجابة السريعة

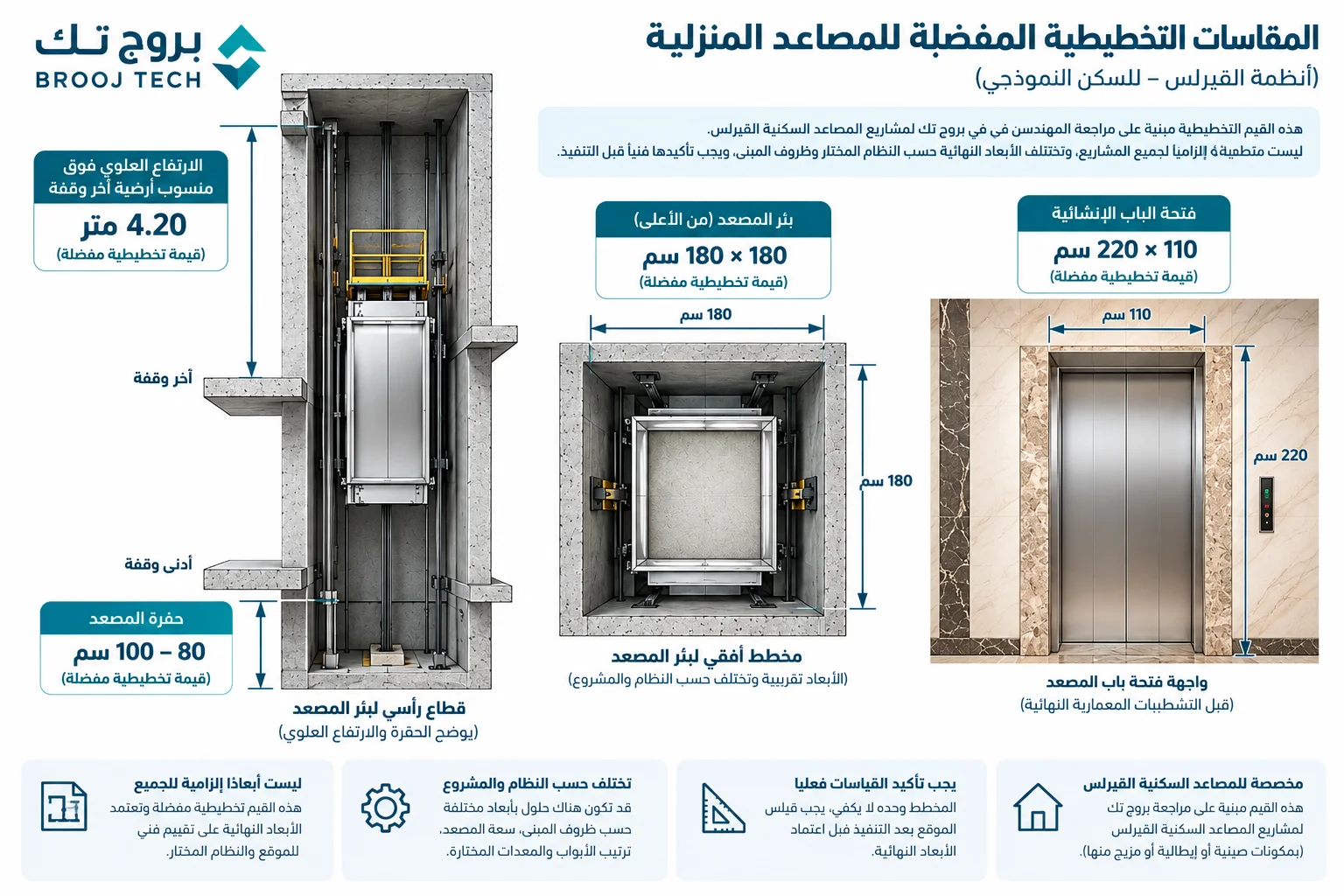

للتخطيط لمصعد منزلي، تفضّل بروج تك في كثير من مشاريع القيرلس السكنية التي تناولتها المراجعة الهندسية بئرًا بأبعاد 180 × 180 سم صافي داخلي بعد تنفيذ البلوك. هذا مقاس للبئر، وليس للكابينة، ولا يمثل حدًا أدنى عامًا أو ضمانًا للسعة.

وتشمل القيم التخطيطية المفضلة للتكوينات محل المراجعة:

• فتحة الباب الإنشائية: 110 × 220 سم قبل التشطيب؛ وليست فتحة المرور الصافية للركاب.
• عمق الحفرة: 80–100 سم أسفل منسوب الأرضية النهائية لأدنى وقفة.
• الارتفاع العلوي: نحو 4.20 م من منسوب الأرضية النهائية لآخر وقفة إلى أسفل سقف البئر.

هل المساحة المتاحة لديك أقل من 180 × 180 سم؟

هذا لا يعني تلقائيًا استحالة تركيب مصعد. تعتمد الملاءمة على أبعاد الموقع الفعلية، والسعة المطلوبة، وترتيب الأبواب، والنظام المختار، والمكونات والمعدات المستخدمة؛ ويُحسم الاختيار بعد التقييم الفني.

المقاس في المخطط ليس بالضرورة هو المساحة الفعلية المتاحة بعد البناء. القيم هنا توصيات بروج تك التخطيطية للتكوينات محل المراجعة، وليست اشتراطات موحدة للكود السعودي.

ملخص المقاسات التخطيطية المفضلة

القيم التالية توصيات بروج تك للتخطيط في مشاريع القيرلس التي تناولتها المراجعة الهندسية، وليست أبعادًا إلزامية عامة أو اشتراطات موحدة للكود السعودي. تُؤكَّد الأبعاد التنفيذية فنيًا لكل مشروع قبل التنفيذ.

مقاسات المصاعد حسب عدد الأشخاص: ما هو القياسي وما الذي يختلف؟

قد تستند الحمولة الاسمية وعدد الركاب والأبعاد المرجعية للكابينة إلى معايير أو مراجع فنية موثقة، لكن لا يوجد مقاس بئر واحد لكل المصاعد ذات السعة نفسها. تختلف متطلبات البئر باختلاف الشركة المصنّعة والنظام وترتيب منظومة الحركة والأبواب والمكونات والسرعة والتكوين الفني.

لذلك ميّز بين الحمولة الاسمية التي يُصنّف بها المصعد، وأبعاد الكابينة المخصصة للركاب، وأبعاد بئر المصعد الذي يستوعب الكابينة والمكونات. القيم التالية مراجع للمقارنة وليست اعتمادًا تنفيذيًا:

تكوين الأربعة أشخاص مرجع شائع لدى المصنّعين وفي الصناعة، وليس مقاسًا نظاميًا سعوديًا عامًا. وتكوينَا الستة والثمانية أشخاص مراجع فنية، وليسا أبعادًا إلزامية لكل مصعد سكني. كذلك فإن عروض الأبواب تقريبية وليست متطلبات موحدة؛ ولا تعني فتحة الباب الإنشائية في جدول بروج تك.

قد يكون مصعدان مصنّفين بحمولة 630 كجم / 8 أشخاص، ومع ذلك يحتاج كل منهما إلى أبعاد بئر مختلفة تبعًا للتكوين الفني. لا تستبدل هذه المراجع توصية بروج تك التخطيطية للبئر أو مراجعة المشروع.

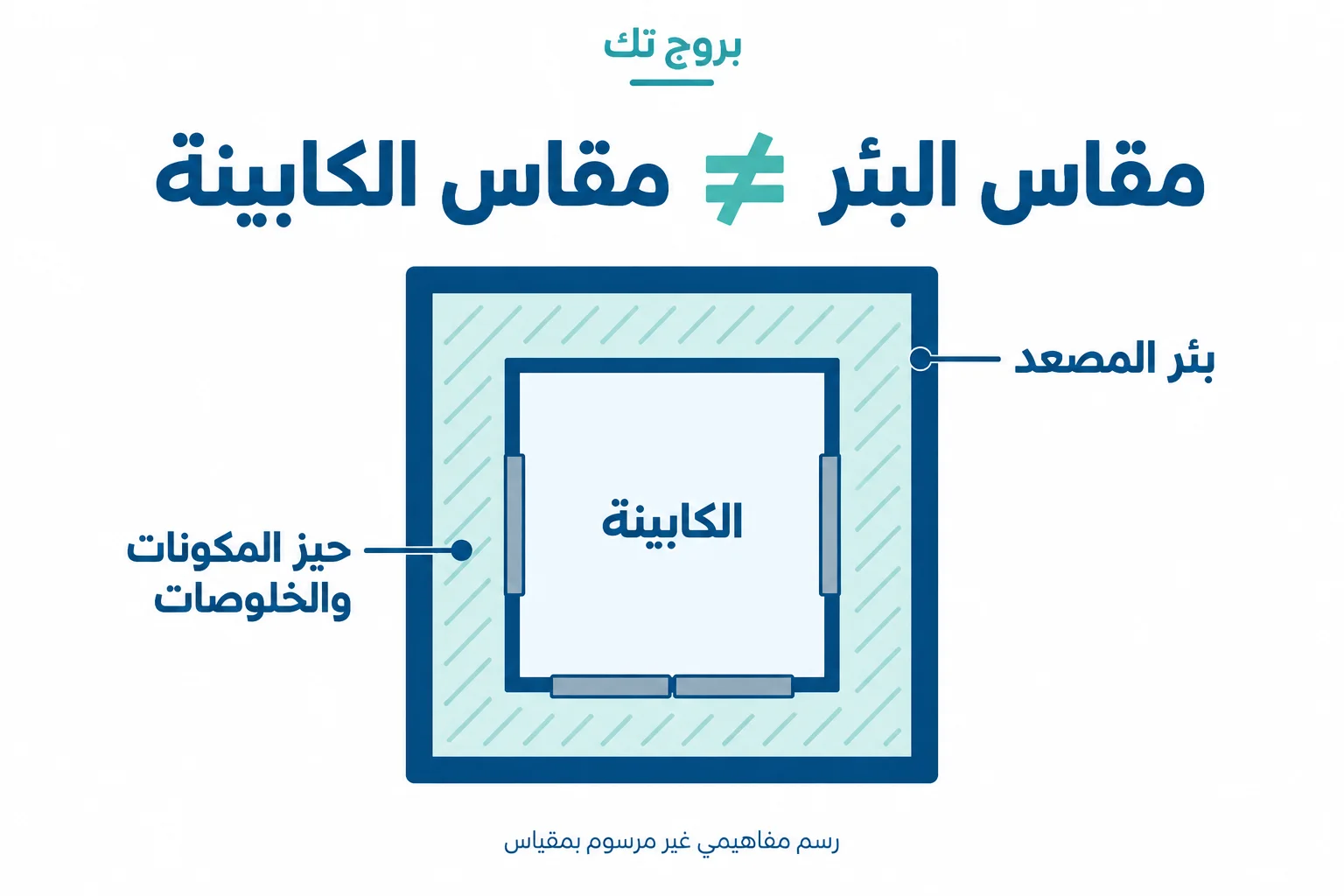

ما الفرق بين مقاس بئر المصعد ومقاس الكابينة؟

البئر هو الحيز المبني الذي تتحرك فيه الكابينة وتُركّب داخله مكونات المصعد. أما الكابينة فهي حيز الركاب. تشغل سكك التوجيه والمكونات والخلوصات ومجموعة الباب مساحة حول الكابينة، لذلك مقاس البئر لا يساوي مقاس الكابينة.

كذلك فإن الفراغ الذي تفكر في تخصيصه داخل المبنى لا يصبح بئرًا جاهزًا بمجرد وجوده. وعند قراءة أبعاد الكابينة، تحقّق هل تصف المساحة الداخلية للركاب أم أبعادًا خارجية في مستند فني.

لماذا لا يكفي مقاس البئر في المخطط؟

المخطط وحده لا يكفي لتحديد المقاس الفعلي المتاح للمصعد. فقد تصبح الأبعاد الصافية لبئر المصعد بعد البناء وأعمال البلوك أصغر مما يظهر في المخطط الإنشائي أو التصميمي، بسبب:

• أعمال البلوك التي تقلل الفتحة الصافية.
• أعمال التشطيب ذات الصلة، إن وجدت.
• عدم استقامة الجدران أو محاذاتها على امتداد البئر.
• اختلاف التنفيذ الفعلي في الموقع عن الرسم.

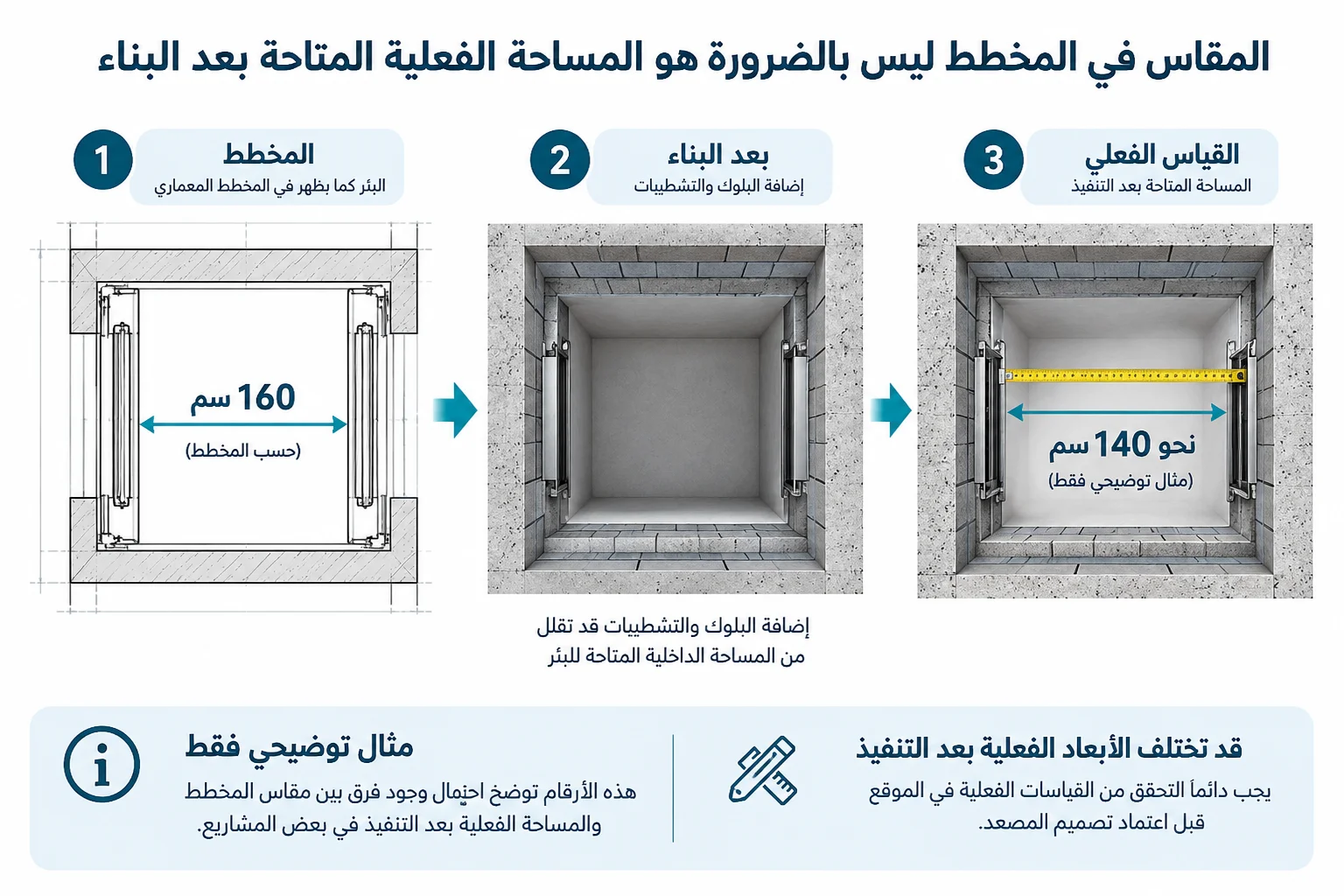

ومثال المهندس للتوضيح فقط: قد يظهر أحد أبعاد البئر في المخطط بقيمة 160 سم، ثم يُقاس بعد البناء بنحو 140 سم في بعض المشاريع. هذا مثال توضيحي فقط على اختلاف محتمل في التنفيذ، وليس خصمًا ثابتًا بمقدار 20 سم أو معادلة لحساب الصافي، ولا يثبت أن نحو 140 سم مقاس مناسب لتركيب مصعد.

كذلك تحتاج سكك التوجيه ومكونات المصعد إلى حيز على جوانب البئر. وهذا حيز يُراعى عند توزيع المكونات داخل البئر المقاس فعليًا، ولا يعني أن كامل المساحة الصافية بين الجدران متاح للكابينة.

لذلك يلزم رفع مقاسات البئر المنفذ في الموقع والتحقق من استقامته والفتحات قبل تأكيد أبعاد المصعد وتكوينه النهائي. تساعد المخططات في التخطيط، لكن القياس الموقعي للبئر المبني هو المرجع الأدق للمساحة المتاحة فعليًا.

لديك مخطط ولكنك غير متأكد من المقاس الفعلي؟

يمكن لبروج تك مراجعة المخططات أو قياسات الموقع المتاحة، وتحديد ما يحتاج إلى تحقق إضافي قبل تأكيد أبعاد المشروع.

أرسل المخطط أو القياسات لبروج تك

فتحة الباب والارتفاع العلوي والحفرة

فتحة الباب الإنشائية والتشطيب حولها

توصي بروج تك للتخطيط بفتحة باب إنشائية قبل التشطيب بعرض 110 سم وارتفاع 220 سم في نوع المشاريع السكنية القيرلس محل المراجعة. هذه توصية مفضلة وليست معيارًا إلزاميًا لكل المصاعد؛ وتحتاج الفتحة النهائية إلى التحقق مع النظام وترتيب الباب المختارين.

الفتحة الإنشائية هي الفتحة التي تُجهز في جدار البئر لتركيب مجموعة باب الدور، ولا تعني عرض المرور الصافي أو ارتفاعه بعد تركيب الباب. يجب توضيح نوع القياس عند قراءة مقاس باب المصعد في المخطط أو العرض.

التشطيب المعماري المحيط بالفتحة منفصل عن مجموعة باب الدور المعتمدة، ويُنفذ وفق تفاصيل المشروع ونطاق الأعمال المتفق عليهما.

الارتفاع العلوي فوق آخر وقفة

المقصود بالارتفاع العلوي هنا هو المسافة الرأسية من منسوب الأرضية النهائية لآخر وقفة يخدمها المصعد إلى أسفل سقف البئر. لذلك فإن عبارة «ارتفاع آخر وقفة» وحدها قد تُفهم خطأً على أنها ارتفاع الطابق أو المسافة بين وقفتين.

القيمة التخطيطية المفضلة لدى بروج تك هي نحو 4.20 متر لمصاعد القيرلس بنظام التجميع التي تناولتها مراجعة المهندس. وتشمل التكوينات محل المراجعة مكونات مختارة صينية أو إيطالية أو مزيجًا من المكونات الإيطالية والصينية. ليست هذه القيمة متطلبًا عامًا لكل مصعد؛ فالارتفاع العلوي المطلوب نهائيًا يعتمد على النظام وتكوينه، ويجب تأكيده فنيًا قبل التنفيذ.

حفرة المصعد أسفل أدنى وقفة

حفرة المصعد هي الحيز المنخفض أسفل منسوب الأرضية النهائية لأدنى وقفة يخدمها المصعد، وليست كامل بئر المصعد. ويُقصد بعمقها المسافة الرأسية من ذلك المنسوب إلى أرضية الحفرة.

النطاق التخطيطي المفضل لدى بروج تك هو من 80 سم إلى 100 سم للأنظمة والمشاريع القيرلس محل المراجعة. هذا نطاق مفضل وليس اشتراطًا موحدًا للكود؛ ويتوقف العمق النهائي المطلوب على تكوين المصعد المختار ويجب تأكيده فنيًا.

هل مساحة بئر المصعد الموجودة لدي تكفي؟

ابدأ بالمعلومات المتاحة، واترك ما لا تعرفه للمراجعة بدل التخمين. لا يكفي رقم واحد غير متحقق منه لاعتماد التنفيذ، وإن كان قياس محدد قد يستبعد خيارًا بعينه.

1. حالة المبنى: هل هو في التخطيط ولم يُبنَ بعد، أم تحت الإنشاء، أم اكتمل البلوك، أم مبنى قائم؟ حدّد موقع المصعد المقترح وعلاقته بالمداخل والممرات والغرف.
2. ما الذي يمثله القياس؟ هل هو من المخطط، أم فتحة إنشائية، أم صافي البئر بعد البلوك، أم بعد التشطيب ذي الصلة؟
3. معلومات البئر الفعلية: أرفق العرض والعمق الصافيين المتاحين، ومكان القياس ومنسوبه ومرحلة البناء وقت أخذه، ومصدره وتاريخه ومن قدّمه وحالة التحقق منه إن عُرفت. بيّن الوحدة وحدود القياس وأي اختلاف بين المستندات أو بين المخطط والموقع.
4. بقية متطلبات المصعد: أرسل المتاح عن فتحات الأبواب، والحفرة، والارتفاع العلوي، وارتفاعات الأدوار، وعدد الوقفات، والاستخدام والسعة المطلوبة. اذكر احتياج المستخدم إلى مرافق أو وسيلة مساعدة على الحركة عند مناقشة أبعاد الكابينة والباب.
5. مواد المراجعة: أرفق المخططات مع تاريخ نسختها إن عُرف، والصور المتاحة مع وصف مواضعها، والتعديلات التي تعرف أنها حدثت بعد الرسم. أرسلها للمراجعة الفنية مع بيان المعلومات الناقصة.

تُؤخذ القياسات اللازمة بأمان بواسطة شخص مؤهل. لا تدخل البئر أو تتسلق أو تقترب من فتحاته لالتقاط صورة أو الحصول على قياس. استخدم المواد المتاحة لديك ليحدد الفريق ما يلزم استكماله ميدانيًا.

تساعد هذه المعلومات على بدء التقييم ولا تحل محله. تراجع بروج تك الموقع واحتياجات الاستخدام والنظام والمكونات، وتتحقق من القياسات عند الحاجة قبل اعتماد الأبعاد الخاصة بالمشروع. وإذا تغير الموقع أو الاستخدام أو ظهرت معلومات جديدة، تُراجع صلاحية الأبعاد السابقة.

قبل تنفيذ بئر المصعد

راجع مع المختص:

• موقع المصعد في المخطط وعدد الوقفات.
• الاستخدام المتوقع والسعة المطلوبة.
• الأبعاد الصافية المطلوبة للبئر.
• اتجاه الأبواب وترتيبها وفتحة الباب الإنشائية.
• عمق الحفرة والارتفاع العلوي.
• النظام والمكونات المختارة.
• المخطط التنفيذي المعتمد للمشروع.

لا تبدأ بناء بئر المصعد اعتمادًا على مقاس عام منشور على الإنترنت وحده. يجب تأكيد الأبعاد التنفيذية بعد مراجعة النظام المختار والمتطلبات الفنية للمشروع.

أخطاء شائعة عند قراءة مقاسات المصاعد

• الخلط بين البئر والكابينة: سمِّ كل قياس بما يصفه؛ فمساحة المبنى والبئر والكابينة والباب ليست شيئًا واحدًا.
• الاعتماد على المخطط دون التحقق من الموقع: البلوك والتشطيب ذي الصلة واستقامة الجدران والتنفيذ الفعلي قد تؤثر في الصافي المتاح.
• تعميم مقاسات مشروع آخر: الصور أو السعة المتشابهة لا تثبت تطابق النظام أو احتياجات المستخدمين أو ظروف المبنى.
• اعتبار المقاس التخطيطي اعتمادًا تنفيذيًا: الرقم المتداول أو الوارد في عرض أولي لا يغني عن التحقق الفني واعتماد أبعاد المشروع.

أسئلة تطرحها على شركة المصاعد بشأن المساحة

• ما حدود كل قياس في المستند، وهل الأبعاد أولية أم معتمدة لهذا المشروع بعد المراجعة الفنية؟
• ما المعلومات الناقصة، وما الذي يحتاج إلى تحقق موقعي ولا توضحه المخططات والصور؟
• كيف تؤثر احتياجات المستخدمين والسعة المطلوبة في اختيار أبعاد الكابينة والباب والنظام؟
• إذا تغير الموقع أو ظهرت اختلافات عن المخطط، فما الذي يحتاج إلى إعادة مراجعة؟

أسئلة شائعة عن مقاسات المصاعد المنزلية

ما هو المقاس المناسب لبئر المصعد المنزلي؟

تفضل بروج تك تخطيطيًا مقاس 180 × 180 سم للأبعاد الصافية الداخلية لبئر المصعد بعد تنفيذ البلوك في كثير من مشاريع القيرلس السكنية المستهدفة لنحو 6–8 أشخاص. لكنه ليس مقاسًا إلزاميًا أو ضمانًا للسعة؛ يُحدد المقاس المناسب بعد تقييم الموقع والسعة المطلوبة والنظام وترتيب الأبواب.

ما الفرق بين مقاس بئر المصعد ومقاس الكابينة؟

البئر هو الحيز المبني الذي يستوعب الكابينة ومكونات المصعد، والكابينة هي حيز الركاب. تشغل السكك والمكونات والخلوصات ومجموعة الباب جزءًا من البئر، فلا تُستنتج أبعاد الكابينة مباشرة من أبعاده.

هل بئر 160 × 160 سم يكفي للمصعد؟

لا يمكن تحديد ذلك من الرقم وحده. تفضّل بروج تك تخطيطيًا 180 × 180 سم صافي داخلي بعد البلوك في كثير من مشاريع القيرلس السكنية محل المراجعة. وقد تتوفر حلول لبئر أصغر أو مختلف الأبعاد بحسب الموقع الفعلي والسعة وترتيب الأبواب والنظام والمعدات المختارة؛ يلزم تقييم فني قبل تأكيد الملاءمة أو استبعادها.

هل يكفي مخطط المبنى لتحديد مقاس المصعد؟

لا. قد تقل الأبعاد الصافية بعد البناء بسبب البلوك أو عدم استقامة الجدران أو اختلاف التنفيذ. يجب قياس البئر المنفذ فعليًا ومراعاة حيز السكك والمكونات قبل تأكيد أبعاد المصعد والكابينة.

كم مقاس فتحة باب المصعد؟

التوصية التخطيطية المفضلة لدى بروج تك للمشاريع السكنية القيرلس محل المراجعة هي 110 سم عرضًا و220 سم ارتفاعًا للفتحة الإنشائية قبل التشطيب. لا تصف هذه الأبعاد فتحة المرور الصافية بعد تركيب الباب؛ فأبعاد المرور الصافي النهائية تعتمد على تفاصيل الباب والنظام المختارين والمعتمدين.

كم عمق حفرة المصعد؟

النطاق المفضل للتخطيط في مشاريع القيرلس التي تناولتها المراجعة هو 80–100 سم، مقاسًا من منسوب الأرضية النهائية لأدنى وقفة إلى أرضية الحفرة. ليس متطلبًا عامًا؛ يُؤكَّد العمق فنيًا وفق تكوين المصعد المختار.

ما الارتفاع المطلوب فوق آخر وقفة للمصعد؟

القيمة التخطيطية المفضلة لمصاعد القيرلس بنظام التجميع من مكونات مختارة المذكورة في الدليل هي نحو 4.20 متر، من منسوب الأرضية النهائية لآخر وقفة إلى أسفل سقف البئر. يتحدد المطلوب النهائي وفق النظام وتكوينه، ويجب تأكيده فنيًا قبل التنفيذ.

هل يمكن تركيب مصعد إذا كانت مساحة البئر أقل من 180 × 180 سم؟

قد يكون ذلك ممكنًا؛ فالمقاس المذكور توصية تخطيطية مفضلة وليس حدًا إلزاميًا عامًا. تعتمد الحلول على ظروف المبنى والقياس الفعلي والسعة المطلوبة وترتيب الأبواب وتكوين المصعد والمعدات المختارة، ويُحسم الأمر بالتقييم الفني للموقع.

ما المعلومات التي أجهزها قبل طلب تقييم مساحة المصعد؟

جهّز المخططات والصور المتاحة، ووصف الموقع وحالة المبنى والاستخدام المتوقع. أرفق مصدر أي قياسات سابقة وحالة التحقق منها، واذكر المعلومات غير المتوفرة بوضوح.

هل يمكن استخدام مقاسات مصعد شاهدته في مشروع آخر؟

لا يمكن افتراض ملاءمتها لمشروعك بمجرد مشاهدتها في مشروع آخر. يمكن مشاركتها كمرجع للنقاش، لكن تحديد الأبعاد الخاصة بمشروعك يحتاج إلى مراجعة فنية لظروف موقعك واحتياجات الاستخدام.

المراجع الفنية

توصيات بروج تك التخطيطية

الأبعاد 180 × 180 سم لصافي البئر الداخلي بعد البلوك، و110 × 220 سم لفتحة الباب الإنشائية قبل التشطيب، و80–100 سم للحفرة، ونحو 4.20 م للارتفاع العلوي، هي توصيات بروج تك التخطيطية للتكوينات التي تناولتها المراجعة الهندسية. لا تُعرض باعتبارها اشتراطات عامة للكود السعودي، ولا تغني عن مراجعة التكوين المختار واعتماد أبعاد المشروع.

مراجع تنظيمية وفنية

وزارة البلديات والإسكان السعودية — «دليل تصميم المصاعد والسلالم الكهربائية».

يُذكر هذا المصدر بوصفه مرجعًا تنظيميًا وفنيًا؛ ولا يعني إدراجه أن جميع القيم التخطيطية أو التكوينات المرجعية في هذا المقال متطلبات إلزامية واردة فيه.
